S57減速機詳細信息
S57減速機
訂購熱線：13360667204
S57減速機重量：S57減速機重量14公斤，S57減速機配電機重量分別如下
S57減速機配0.18KW電機重量20公斤，S57減速機配0.25KW電機重量24公斤，S57減速機配0.37KW電機重量24.5公斤，S57減速機配0.55KW電機重量29公斤，S57減速機配0.75KW電機重量30公斤，S57減速機配1.1KW電機重量34公斤，S57減速機配1.5KW電機重量37公斤，S57減速機配2.2KW電機重量46公斤，S57減速機配3KW電機重量49公斤。自鎖減速機
S57減速機加油量：可加礦物油
S57減速機M1安裝加0.5升，S57減速機M2安裝加1.2升，S57減速機M3安裝加1/1.2升，S57減速機M4安裝加1.45升，S57減速機M5安裝加1.3升，S57減速機M6安裝加1.3升。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

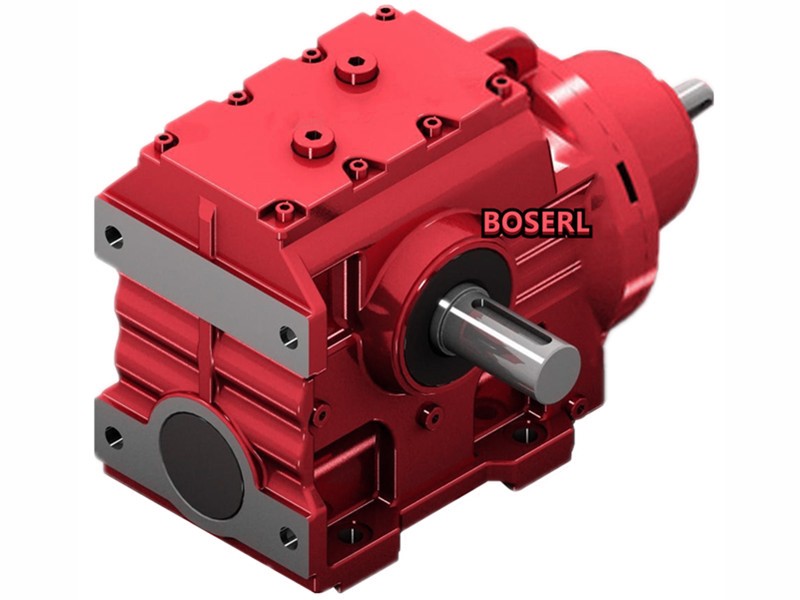

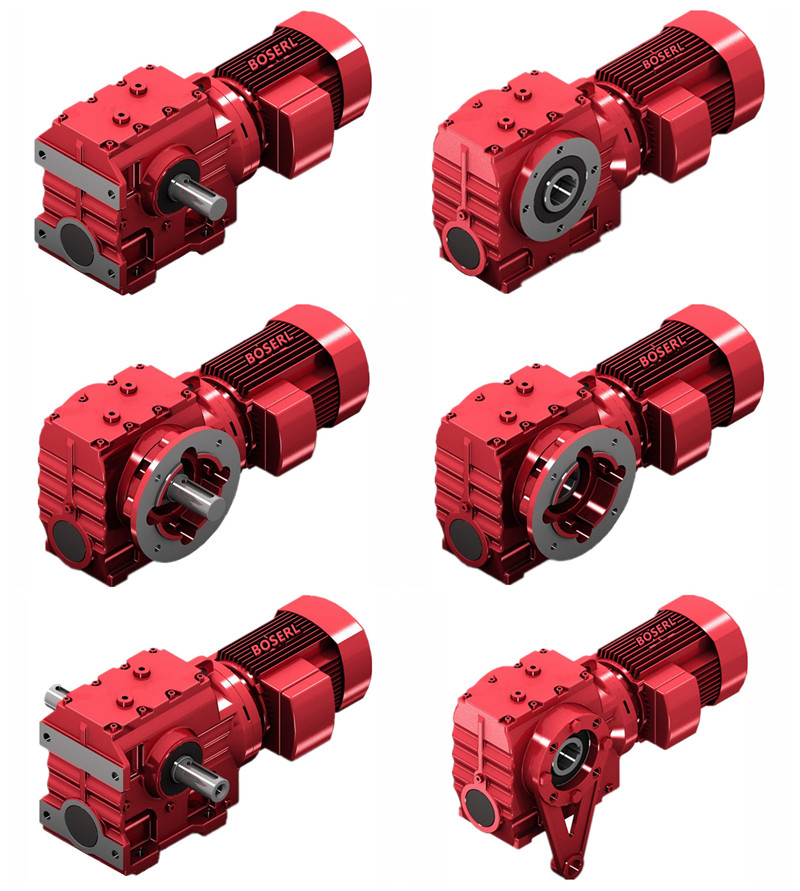

S57減速機實物圖：圖一為S57帶自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖二SF57具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖三為SA57臥式中孔軸斜齒輪蝸輪蝸桿減速電機，圖四為SAF57立式通孔斜齒輪減速機。
S57減速機型號表示方法：
S57減速機型號結構S57-B3KW-4P-減速比-安裝方式-接線盒位置。
S57減速機性能參數表結構說明：E編碼器，T扭力臂，K代表服務系數，F(xiàn)rame size代表基座規格，HF手動釋放裝置帶自鎖功能，TF電機熱保護裝置，S57、SF57、SA57、SAF57減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。S系列減速機
S57減速機電機接線盒方位說明：本頁附件選型資料視圖為M1安裝，方向?yàn)?從電機尾部的風罩向前看。可提供R(0°)、B(90°）、L(180° )、T（270°)四種電機接線盒方位。可提供S和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。
S57減速機結構圖：
S57減速機參數：
S57減速機電機可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S57配0.18KW，S57配0.25KW，S57配0.37KW，S57配0.55KW，S57配0.75KW，S57配1.1KW，S57配1.5KW，S57配2.2KW，S57配3KW。
S57減速機減速比201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比。
S57減速機輸出轉數7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉，219轉，260轉，294轉，350轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）
S57減速機輸出扭矩88N.m，93N.m，95N.m，98N.m，100N.m，146N.m，166N.m，168N.m，169N.m，215N.m，245N.m，265N.m，285N.m，290N.m，295N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

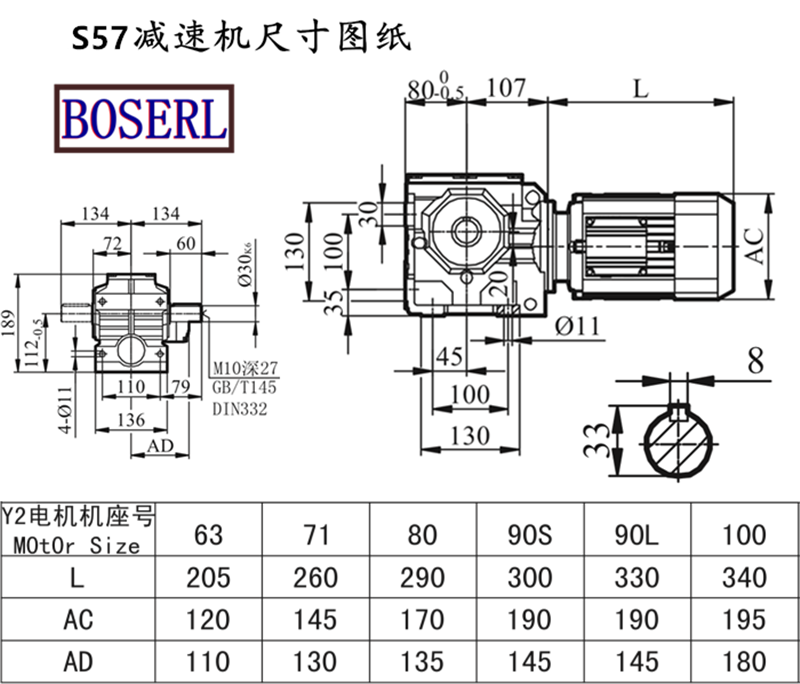

S57減速機尺寸圖紙：高189*寬208（帶輸出軸）*長187
S57減速機型號：S57AQA80,S57AQA100,S57AQA115,S57AQA140,S57AQA160,S57AQA190,S57AQH80,S57AQH100,S57AQH115,S57AQH140,S57AQH160,S57AQH190,JRTS57-Y0.18KW,JRTS57-Y0.25KW,JRTS57-Y0.37KW,JRTS57-Y0.55KW,JRTS57-Y0.75KW,JRTS57-Y1.1KW,JRTS57-Y1.5KW,JRTS57-Y100M4,JRTS57-Y2.2KW,JRTS57-Y3KW,JRTS57-Y63M4,JRTS57-Y71M4,JRTS57-Y80M4,JRTS57-Y90M4,JRTS57-YEJ100M4,JRTS57-YEJ63M4,JRTS57-YEJ71M4,JRTS57-YEJ80M4,JRTS57-YEJ90M4,JRTS57-YS100M4,JRTS57-YS63M4,JRTS57-YS71M4,JRTS57-YS80M4,JRTS57-YS90M4,JRTS57-YVP100M4,JRTS57-YVP63M4,JRTS57-YVP71M4,JRTS57-YVP80M4,JRTS57-YVP90M4,JRTS57-YVPEJ100M4,JRTS57-YVPEJ63M4,JRTS57-YVPEJ71M4,JRTS57-YVPEJ80M4,JRTS57-YVPEJ90M4,EWS57-Y0.18KW,EWS57-Y0.25KW,EWS57-Y0.37KW,EWS57-Y0.55KW,EWS57-Y0.75KW,EWS57-Y1.1KW,EWS57-Y1.5KW,EWS57-Y100M4,EWS57-Y2.2KW,EWS57-Y3KW,EWS57-Y63M4,EWS57-Y71M4,EWS57-Y80M4,EWS57-Y90M4,EWS57-YEJ100M4,EWS57-YEJ63M4,EWS57-YEJ71M4,EWS57-YEJ80M4,EWS57-YEJ90M4,EWS57-YS100M4,EWS57-YS63M4,EWS57-YS71M4,EWS57-YS80M4,EWS57-YS90M4,EWS57-YVP100M4,EWS57-YVP63M4,EWS57-YVP71M4,EWS57-YVP80M4,EWS57-YVP90M4,EWS57-YVPEJ100M4,EWS57-YVPEJ63M4,EWS57-YVPEJ71M4,EWS57-YVPEJ80M4,EWS57-YVPEJ90M4,SLS57-Y0.18KW,SLS57-Y0.25KW,SLS57-Y0.37KW,SLS57-Y0.55KW,SLS57-Y0.75KW,SLS57-Y1.1KW,SLS57-Y1.5KW,SLS57-Y100M4,SLS57-Y2.2KW,SLS57-Y3KW,SLS57-Y63M4,SLS57-Y71M4,SLS57-Y80M4,SLS57-Y90M4,SLS57-YEJ100M4,SLS57-YEJ63M4,SLS57-YEJ71M4,SLS57-YEJ80M4,SLS57-YEJ90M4,SLS57-YS100M4,SLS57-YS63M4,SLS57-YS71M4,SLS57-YS80M4,SLS57-YS90M4,SLS57-YVP100M4,SLS57-YVP63M4,SLS57-YVP71M4,SLS57-YVP80M4,SLS57-YVP90M4,SLS57-YVPEJ100M4,SLS57-YVPEJ63M4,SLS57-YVPEJ71M4,SLS57-YVPEJ80M4,SLS57-YVPEJ90M4,DSZS57-Y0.18KW,DSZS57-Y0.25KW,DSZS57-Y0.37KW,DSZS57-Y0.55KW,DSZS57-Y0.75KW,DSZS57-Y1.1KW,DSZS57-Y1.5KW,DSZS57-Y100M4,DSZS57-Y2.2KW,DSZS57-Y3KW,DSZS57-Y63M4,DSZS57-Y71M4,DSZS57-Y80M4,DSZS57-Y90M4,DSZS57-YEJ100M4,DSZS57-YEJ63M4,DSZS57-YEJ71M4,DSZS57-YEJ80M4,DSZS57-YEJ90M4,DSZS57-YS100M4,DSZS57-YS63M4,DSZS57-YS71M4,DSZS57-YS80M4,DSZS57-YS90M4,DSZS57-YVP100M4,DSZS57-YVP63M4,DSZS57-YVP71M4,DSZS57-YVP80M4,DSZS57-YVP90M4,DSZS57-YVPEJ100M4,DSZS57-YVPEJ63M4,DSZS57-YVPEJ71M4,DSZS57-YVPEJ80M4,DSZS57-YVPEJ90M4,BS57-Y0.18KW,BS57-Y0.25KW,BS57-Y0.37KW,BS57-Y0.55KW,BS57-Y0.75KW,BS57-Y1.1KW,BS57-Y1.5KW,BS57-Y100M4,BS57-Y2.2KW,BS57-Y3KW,BS57-Y63M4,BS57-Y71M4,BS57-Y80M4,BS57-Y90M4,BS57-YEJ100M4,BS57-YEJ63M4,BS57-YEJ71M4,BS57-YEJ80M4,BS57-YEJ90M4,BS57-YS100M4,BS57-YS63M4,BS57-YS71M4,BS57-YS80M4,BS57-YS90M4,BS57-YVP100M4,BS57-YVP63M4,BS57-YVP71M4,BS57-YVP80M4,BS57-YVP90M4,BS57-YVPEJ100M4,BS57-YVPEJ63M4,BS57-YVPEJ71M4,BS57-YVPEJ80M4,BS57-YVPEJ90M4,GS57-Y0.18KW,GS57-Y0.25KW,GS57-Y0.37KW,GS57-Y0.55KW,GS57-Y0.75KW,GS57-Y1.1KW,GS57-Y1.5KW,GS57-Y100M4,GS57-Y2.2KW,GS57-Y3KW,GS57-Y63M4,GS57-Y71M4,GS57-Y80M4,GS57-Y90M4,GS57-YEJ100M4,GS57-YEJ63M4,GS57-YEJ71M4,GS57-YEJ80M4,GS57-YEJ90M4,GS57-YS100M4,GS57-YS63M4,GS57-YS71M4,GS57-YS80M4,GS57-YS90M4,GS57-YVP100M4,GS57-YVP63M4,GS57-YVP71M4,GS57-YVP80M4,GS57-YVP90M4,GS57-YVPEJ100M4,GS57-YVPEJ63M4,GS57-YVPEJ71M4,GS57-YVPEJ80M4,GS57-YVPEJ90M4,SC57-Y0.18KW,SC57-Y0.25KW,SC57-Y0.37KW,SC57-Y0.55KW,SC57-Y0.75KW,SC57-Y1.1KW,SC57-Y1.5KW,SC57-Y100M4,SC57-Y2.2KW,SC57-Y3KW,SC57-Y63M4,SC57-Y71M4,SC57-Y80M4,SC57-Y90M4,SC57-YEJ100M4,SC57-YEJ63M4,SC57-YEJ71M4,SC57-YEJ80M4,SC57-YEJ90M4,SC57-YS100M4,SC57-YS63M4,SC57-YS71M4,SC57-YS80M4,SC57-YS90M4,SC57-YVP100M4,SC57-YVP63M4,SC57-YVP71M4,SC57-YVP80M4,SC57-YVP90M4,SC57-YVPEJ100M4,SC57-YVPEJ63M4,SC57-YVPEJ71M4,SC57-YVPEJ80M4,SC57-YVPEJ90M4,MTN57-Y0.18KW,MTN57-Y0.25KW,MTN57-Y0.37KW,MTN57-Y0.55KW,MTN57-Y0.75KW,MTN57-Y1.1KW,MTN57-Y1.5KW,MTN57-Y100M4,MTN57-Y2.2KW,MTN57-Y3KW,MTN57-Y63M4,MTN57-Y71M4,MTN57-Y80M4,MTN57-Y90M4,MTN57-YEJ100M4,MTN57-YEJ63M4,MTN57-YEJ71M4,MTN57-YEJ80M4,MTN57-YEJ90M4,MTN57-YS100M4,MTN57-YS63M4,MTN57-YS71M4,MTN57-YS80M4,MTN57-YS90M4,MTN57-YVP100M4,MTN57-YVP63M4,MTN57-YVP71M4,MTN57-YVP80M4,MTN57-YVP90M4,MTN57-YVPEJ100M4,MTN57-YVPEJ63M4,MTN57-YVPEJ71M4,MTN57-YVPEJ80M4,MTN57-YVPEJ90M4,WXS57-WSS0.18KW,WXS57-WSS0.25KW,WXS57-WSS0.37KW,WXS57-WSS0.55KW,WXS57-WSS0.75KW,WXS57-WSS1.1KW,WXS57-WSS1.5KW,WXS57-WSS100M4,WXS57-WSS2.2KW,WXS57-WSS3KW,WXS57-WSS63M4,WXS57-WSS71M4,WXS57-WSS80M4,WXS57-WSS90M4,WXS57-WSSB100M4,WXS57-WSSB63M4,WXS57-WSSB71M4,WXS57-WSSB80M4,WXS57-WSSB90M4,WXS57-WSSVP100M4,WXS57-WSSVP63M4,WXS57-WSSVP71M4,WXS57-WSSVP80M4,WXS57-WSSVP90M4,WXS57-WSSVPB100M4,WXS57-WSSVPB63M4,WXS57-WSSVPB71M4,WXS57-WSSVPB80M4,WXS57-WSSVPB90M4。
S57減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.denpou.cn/product/list-sxiliejiansuji-cn.html
推薦類似型號：S47減速機
關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機
S系列蝸輪蝸桿減速機型號：S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機
S系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: S57減速機 S57減速電機 S57減速器 S57減速箱 S57減速機生產廠家
